Wässern Sie Tinte Flexo 250pcs/minimaler Spitzendruckdrucker Gluer inline

Spitzenautomatische Inline-hohe Geschwindigkeit druckwasser-Tinte Flexo-Drucker Slotter Gluer

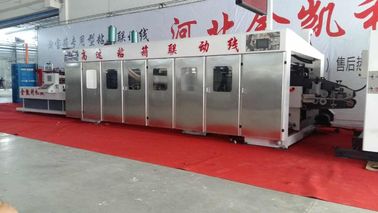

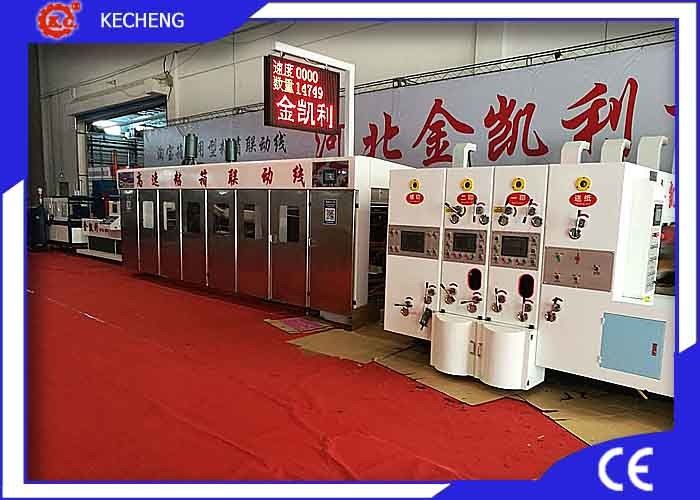

KC-PG besteht automatischem Drucker, automatischem Ordner gluer und aus Selbst-bundler. Es kennzeichnet fahrbare Geräte, Rolle, um Übertragung oder Vakuumübertragung zu rollen. Tinte und energiesparende Funktion, Touch Screen und PLC-Einrichtung. Automatisches Schmiersystem hält Schmiermittel aller Einheiten auf dem gleichen Niveau.
Abstände justiert durch Handbuch ODER PLC und Touch Screen, schneller Abwehranfangauftrag funciton Entwurf.
Passend für Wellpappe.


Technologic-Parameter

Modell	KC-PG920	KC-PG1224
Maximale Arbeitsgeschwindigkeit	250pcs/min	200pcs/min
Maximale Fütterungsgröße	900*2100mm	1200*2500mm
Maximale überspringende Fütterungsgröße	1100*2100mm	1400*2500mm
Minimale Fütterungsgröße	300*650mm	350*720mm
Maximale Druckgröße	880*2000mm	1150*2400mm
Pappstärke	2-11mm	2-11mm
Register	+/-0.5mm	+/-0.5mm
Kerben genau	+/-1.5mm	+/-1.5mm
Stempelschneiden genau	+/-1.5mm	+/-1.5mm
Maximale kerbende Tiefe	210mm	285mm
Kerben des Abstands	260*75*260*75mm	270*85*270*85mm
Gluer-Geschwindigkeit	Sychronized mit Drucker	Sychronized mit Drucker
Bündelung von Geschwindigkeit	15-20bundles/min	15-20bundles/min



1 Fütterungseinheit

1, Maschinenkupplung

1)Elektrische Maschinensteuerkupplungsglocke, beweglicher letzter Läutewerkring, die Sicherheit des Bedienpersonals sicherstellend.

2)Antriebsachse mit einer sicheren Kupplung, zum des Missbrauchs und des Schadens der Maschine zu vermeiden (die Maschine ist nicht, der Wirt kann Operation nicht beginnen örtlich festgelegt).

3)Pneumatisches Ineinander greifengerät.

4) Hohes Schutzmotorstartgerät des Wirtes.

2, Versorgungssystem Vorderkante der Aufnahme

1)Vorderkanten-Zufuhrinstitution kann Phänomen bei, Papppapier zu verstopfen groß verringern.

2)Zusätzliche Zufuhr des Absauggebläses, vergewissern sich der Wicklungspappe, die glatt, das Windvolumen einzieht, kann entsprechend der Größe des Brettes justiert werden., die maximale Garantie der Vakuumaufnahme der Pappe, damit genauer, um Papier zu senden.

3)vorderes Leitblech und Rückseitenleitblech nehmen Handbuch justieren Abstand, Zufuhr an, die Aufzug-rechtes Leitblech elektrisches justieren Abstand annehmen.

4)Zufuhrräder nehmen gemachte, große Reibung des Polyurethanmaterials und langes Leben an.

5)es passend für 3layers, Wellpappe 5layers und 7layers, schließt Pappe e Flöte mit ein.

6)liefern Sie Pappzähler, gründen Sie und zeigen Sie Produktionsquantität an.

3, Staubextraktionseinheit

1)Ausgerüstet mit Entstaubungsmechanismus (entfernen Sie Staubbürste), entfernen Sie effektiv Pappoberflächenverunreinigungen, verbessern die Qualität des Druckens.

4, Fütterungsrolle

1)Nahtloses Stahlrohr, Abnutzung-widerstehender Gummi des Paketes, Korrektur und Balance

2)Rollen-Chromüberzug der unteren Zufuhr.

3)manuelle Anpassung der Zufuhr Papierrollenabstandsskala, Einstellbereich 0-11mm.

5, Operationskontrollschalter (PLC-Rechnersteuerung)

1) das Bedienfeld wird mit 10 Zoll-Touch Screen, kann die Papierfütterung steuern ausgerüstet und druckt und kerbt, das Stempelschneiden, einfach zu benützen.

6, automatisches null Rückholgerät

1)Papiervorschub, Drucken, Kerben, Teil der elektrischen automatischen Rückkehr bis null schneiden.

2) Im Allgemeinen kann der Gebrauch des automatischen Papierkastens zum nullgerät, Versuch, zwei zu drucken auf die richtige Position justiert werden, verringert Abfall.

Einheit des Drucken 2

1, Druckrolle

1), Stahlplattenmaterial, Flachschleifen, Hartverchromen.

2), Balancenkorrektur, reibungsloses Funktionieren.

3), örtlich festgelegte Sperrklinkenradwelle.

4), Vollformatplattenabzugsgraben, passend für 9mm hängende Version.

5), Be- und Entladungs-Druckplatte, Positiv und -negativ des Fußschalters elektrisches Steuer.

6), manuelle Anpassung der Druckrollen-Freigabenskala, justieren die Strecke 0-11mm.

2, Presswalze druckend

1), Stahlrohrflachschleifen, Hartverchromen.

2), Balancenkorrektur, reibungsloses Funktionieren.

3), Anpassung der Presswalzeabstands-Skala druckend manuelle, Einstellbereich 0-12mm.

4), manuelle Anpassung der Zufuhrrollenabstands-Skala, Einstellbereich ist 0-12mm.

3, Metall-anilox Rolle

1), Stahlrohroberfläche unter Verwendung der modernen Galvanisierungshartverchromungstechnologie, hart, glatt und haltbar.

2), Punktuniform, Uniform auf Tinte.

3), dehnen die Nutzungsdauer der Platten- und Gummirolle aus.

4), anilox Rollenabstandsskala-Handbuchanpassung.

4, Gummirolle.

1), Stahlrohroberfläche beschichtete mit haltbarem Gummi.

2), hoch spezielle reibende Gummirolle, Tinteneffekt ist gut.

5, Zufuhr Papier-up-down Rolle

1), herauf Rolle: Nahtloses Stahlrohr, mit Papierregelscheibe 2.

2), unten Rolle: heraus ist Durchmesser 155-Millimeter-nahtloses Stahlrohr, Flachschleifen, Hartverchromen.

3), manuelle Anpassung der Zufuhrrollenabstands-Skala, Einstellbereich ist 0-12mm.

6, Phasenanpassungsmechanismus

1)Planetengetriebestruktur.

2)Waagerechte, justiert manuell den Abstand von insgesamt 10mm.

3)die Druckplatterolle nimmt Frequenzumsetzer an, um die Phase, Rückkehr zu justieren bis null und die Geschwindigkeit der Platte zu justieren, justieren Sie die Version der hohen Präzision.

7, Tintenzirkulation

1), pneumatische Membranpumpe für Tintenstabilität, einfaches Betriebstechnik.

2), Tintenfilter, Filterverunreinigungen.

8, Phasenverbindungsmittel druckend

1), Druckluftbremsemechanismus.

2), wenn das Stadium getrennt oder justiert wird, der Bremsmechanismus wird eingeschränkt, um sich zu drehen, und der Fixpunkt der ursprünglichen Gangposition wird aufrechterhalten.


Kerbende Einheit 3



1, Planetenradphasenanpassung, positives und Negativ 360 Grad elektrische Operationsanpassung.

2, Kartonlängenbreiten-Höhenverstellung durch Rechnersteuerung.

3, die vordere Messerposition bis das automatische null, null nach der Verknüpfung des Sitzes vor der axialen Verschiebung.

4, wenn die Umfangsbewegung des hinteren Messers unabhängig, die Höhe des Kartons zu justieren, hohe elektrische Anpassung einpacken.

5, Verknüpfungsplatten werden durch Mitte der maschinellen Bearbeitung gemacht

6, das Verknüpfungsplattenschieben hat den Durchmesser 100mm der linearen Diaweise, weniger Widerstand, genaue Bewegung.

7, die synchrone Übertragung der oberen und untereren Schraubenstange nimmt gewundene Gänge an, und das Getriebe ist zuverlässig und bequem installiert zu sein, das den Abstand beseitigen und genau fahren kann.

8, der Abstand zwischen den oberen und untereren SchneiderRadsätzen des kerbenden Teils können durch die Ausschnittzustand der Eckschneidergruppe justiert werden.

9, Art Struktur, die Linie zwei, vorbelastend, Linie Druck mit drei Wellen, stellen das Drücken des Effektes sicher.

10, elastisches Winkelmesser, fünf Schicht drei Schicht brauchen nicht zu justieren.

11, pneumatisches Scheibenbremsegerät.

12, der Abnutzungsausgleichsentwurf des Messerkopfs ist langwierig, und das Leben des Kupferblocks wird ausgedehnt.

13, das ganze Punktbewegen, bequem für das Ändern des Messers.

14, das Neuladen, Welle drückend, hochwertiger Stahl, stellen Starrheit sicher. Das reibende Rollenkörperchrom, dehnt die Nutzungsdauer aus

15, die faltenden Räder nehmen austauschbare Struktur an, und das überzogene Chrom

16, faltende Linie Druckregler für elektrische Anpassung, Notenbildschirmanzeigewert.

17, das Falten kerbend, hinunter Rad, Stahlproduktion der hohen Qualität, zum der Starrheit der Achse sicherzustellen. Das reibende Rollenkörperchrom, dehnt die Nutzungsdauer aus.

18, freie Schlüsselverbindung des Gebrauches.

19, Knopf, zum der gekerbten positiven und negativen Operation des Schneiders zu steuern und können die Phase, Halt automatisch beibehalten und Laufstatus kann unter der kerbenden Phasenanpassung erzielt werden

20, gekerbt, jeden Schneiderlängsbewegungsstandort und die Kastenmaße faltend, werden durch PLC, installierter Touch Screen der Operation Platte, die eingegebene Kastenschlitzgröße gesteuert, die automatisch den Plan justiert.

21, kupfernes Trennmesser.



5 Ordner gluer

1, Winddruck unterstützte Pappfall, vordere Klapspappordnung, ließ die Kartone gerade.

2, Stapler blockierende elektrische justiert, stellen die Kartone her, das zentrieren zu stapeln.

3, Front und Rückseite blockierend für elektrische Verschiebung.

4, jede Faltschachtelzahl von 10 bis 40 können automatisch eingestellt werden.

5, Pappanhebendes Rollengerät, Einsatz der weiteren Verfolgung Pappan der Unterseite,

Stapelpapier leicht.

6, DruckPapierelektrisches justieren die Höhe.
