Produktdetails:
Zahlung und Versand AGB:
|
Name: | Flexo-Drucker-Ordner Gluer inline | Anwendung: | gewölbte Kartonkastenherstellung |
---|---|---|---|
Arbeitsgeschwindigkeit: | 180-250pcs/min | Pappstärke: | 1-12mm |
Getriebe: | 20CrMnTi | Lager: | NSK/NTN/HRB |
Markieren: | Flexo-Ordner Gluer-Maschine,flexo Drucken und stempelschneidene Maschine |

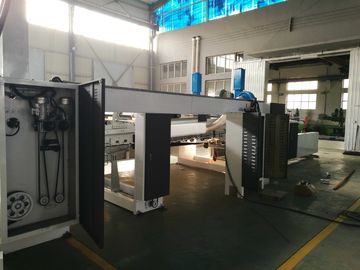

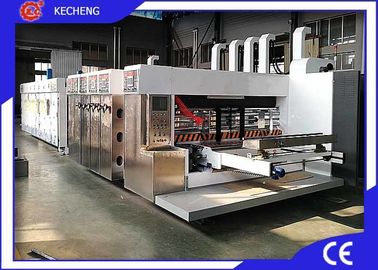

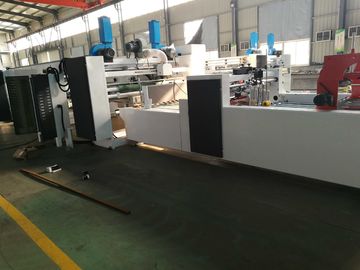

Spitzendruckautomatischer gewölbter Karton-Kasten Flexo-Drucker-Hochgeschwindigkeitsordner Gluer inline
KC-PG besteht automatischem Drucker, automatischem Ordner gluer und aus Selbst-bundler. Es kennzeichnet fahrbare Geräte, Rolle, um Übertragung oder Vakuumübertragung zu rollen. Tinte und energiesparende Funktion, Touch Screen und PLC-Einrichtung. Automatisches Schmiersystem hält Schmiermittel aller Einheiten auf dem gleichen Niveau.
Abstände justiert durch Handbuch ODER PLC und Touch Screen, schneller Abwehranfangauftrag funciton Entwurf.
Passend für Wellpappe.
Technologic-Parameter
Modell | KC-PG920 | KC-PG1224 | KC-PG1228 | KC-PG1628 |
Maximale Arbeitsgeschwindigkeit | 250pcs/min | 200pcs/min | 200pcs/min | 180pcs/min |
Maximale Fütterungsgröße | 900*2100mm | 1200*2500mm | 1200*2900mm | 1600*2900mm |
Maximale überspringende Fütterungsgröße | 1100*2100mm | 1400*2500mm | 1400*2900mm | 1800*2900mm |
Minimale Fütterungsgröße | 300*650mm | 350*720mm | 350*720mm | 420*750mm |
Maximale Druckgröße | 880*2000mm | 1150*2400mm | 1150*2800mm | 1550*2800mm |
Pappstärke | 2-11mm | 2-11mm | 2-11mm | 2-11mm |
Register | +/-0.5mm | +/-0.5mm | +/-0.5mm | +/-0.5mm |
Kerben genau | +/-1.5mm | +/-1.5mm | +/-1.5mm | +/-1.5mm |
Stempelschneiden genau | +/-1.5mm | +/-1.5mm | +/-1.5mm | +/-1.5mm |
Maximale kerbende Tiefe | 210mm | 285mm | 285mm | 385mm |
Kerben des Abstands | 260*75*260*75mm | 270*85*270*85mm | 270*85*270*85mm | 285*100*285*100mm |
Gluer-Geschwindigkeit | Sychronized mit Drucker | Sychronized mit Drucker | Sychronized mit Drucker | Sychronized mit Drucker |
Bündelung von Geschwindigkeit | 15-20bundles/min | 15-20bundles/min | 15-20bundles/min | 15-20bundles/min |
1 Fütterungseinheit
1) ist die ununterbrochene oder Sprungsfütterung verfügbar
2) Vorderkantenzufuhr mit Rolle (Mechnical, das für opiton einzieht oder Servoeinzieht)
3) können Vakuumluftströmung und -druck auf zusammengebrachte unterschiedliche Größe der Pappe justiert werden
4) entstauben Vakuum-Blattreiniger mit zwei Reihen von Bürste entfernen den Staub vom Drucken-suraface der Pappe.
Einheit des Drucken 2
1) Rolle, zum von Blattübertragung oder von Vakuumübertragung für Wahl zu rollen
2) Registrieren von +/-0.5mm
3) Rakel (doppeltes oder einfaches Rakel) oder Gummirollentintenverteilung für Wahl
4) Doppelmembranpumpeversorgungstinte (Rakelstruktur)
1) einzelne diaphragmpump Versorgungstinte (Gummirollenstruktur)
2) Automtic-Wiederherstellung, nachdem Druckplatte gesäubert worden ist
3) Fütterungsrad der Schnell-Bewegung angenommen
Kerbende Einheit 3 (einzelne Welle)
1) schmieren einzelne Welle mit zwei kerbenden Messern, die Kartonhöhe, die durch inneres Gang instructure justiert wird, um zu vermeiden, das Öl, das auf Pappe befleckt
2) kann sich das Kerben des Halters entlang die linearen Führer bewegen, die durch Leitspindel für flexiblere und pecise Bewegung angetrieben sind.
3) kleben Vorsprungstrennmesser mit Frühling, schnitten die Pappe mit 5 Falten und mit 7 Falten ohne die Anpassung, sehr bequem.
4) vor--creaser und creaser setzen Sie das knackende Ergebnis herab und fördern Sie bessere faltende Genauigkeit
5) übergeben Griff-puchingwürfel für Wahl.
Kerbende Einheit 4 (zwei Wellen für Wahl)
1) baut kein Bedarf die Messer häufig wenn Schlitz die große Größe des cardboarad oder des Sprungs ab, die, mit größerem Einstellbereich einziehen
2) kann sich das Kerben des Halters entlang die linearen Führer bewegen, die durch Leitspindel für flexiblere und pecise Bewegung angetrieben sind.
3) kleben Vorsprungstrennmesser mit Frühling, schnitten die Pappe mit 5 Falten und mit 7 Falten ohne die Anpassung, sehr bequem.
4) vor--creaser und creaser setzen Sie das knackende Ergebnis herab und fördern Sie bessere faltende Genauigkeit
5) übergeben Griff-puchingwürfel für Wahl.
5 faltende und klebende Einheit
Kleben des Teils
1) Kleben Sie Spraysystem mit automatischer Spur durch optisches Auge
2) Sparen Sie Kleber, kein Kleberleck, einfach instandzuhalten.
Faltendes Teil
1) Die Pappe, die durch Oberleder und schnallen übermittelt wird unten um
2) Der Abstand zwischen Oberleder und schnallen unten kann justiert werden um
3) Die Druckrolle an Pappfütterungsabschnitt fährt bis zum Frühling, der Abstand zwischen der Druckrolle und unten kann Faltenplatte durch Positionslimit justiert werden.
4) Der hintere Abschnitt übermitteln durch Vakuumsog, die faltende Bandgeschwindigkeit der Unterseite ist- höher als Vakuumsauggurt, den Scissormund zu vermeiden.
5) Es gibt Korrekturrad an den beiden Seiten, zum des Kartons herzustellen, der genau gefaltet wird
6) Die horizontale Bewegung der Faltenplatte justiert durch elektrische Steuerung
Zählung und Ausgabeeinheit
1) Photoelektrischer Schalter zählt genau
2) Zwei Servos angenommen, um die genaue Zählung und den Ertrag zu verwirklichen
3) Starker Luftdruck, den Karton zu verhindern, der kann wenn er einwickelt, Lüftungsgitter justiert ausgegeben wird
4) Hinteres Leitblech kann durch elektrische Steuerung justiert werden
5) Die obere Gurthöhe kann durch elektrische Steuerung justiert werden
6) Ausgangsteil kann in Rechts-Linksrichtung bewegt werden.
Bündelungseinheit 6
1) Angeschlossen an gluer, sammeln Sie und übermitteln Sie den Karton glatt
2) Klappenabstand kann gemäß der Kartongröße justiert werden
3) Pp. reihen automaitcally zusammenrollen auf
4) Gurtungsposition der photoelektrischen Entdeckung
